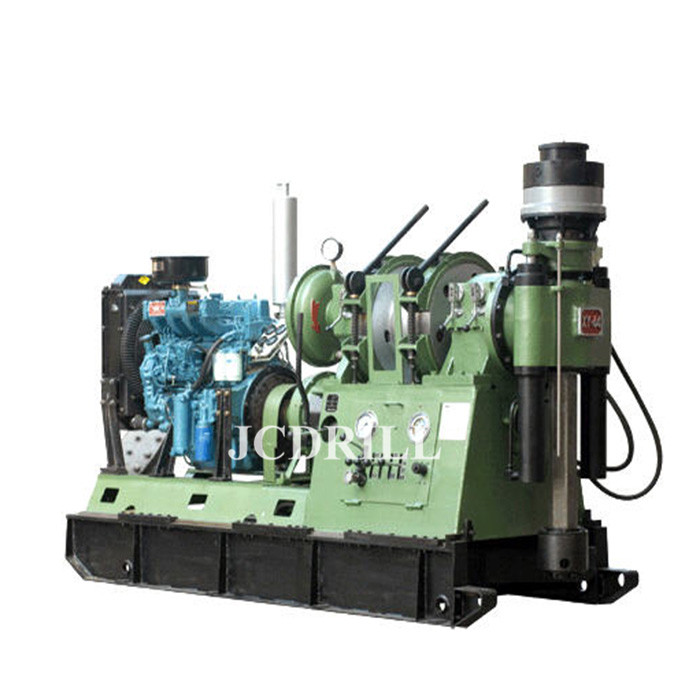

Роторная установка для поверхностного колонкового бурения XY-44A

Диаметр скважины: 42-89 мм

Глубина бурения: от 1400 до 300 м

Метод бурения: Шпиндельная колонковая буровая установка

>> Применение

Колонковая буровая установка XY-44A — это оборудование для колонкового бурения, основанное на алмазном и твердосплавном бурении. Она в основном используется в геологии, металлургии, угольной промышленности, гидрологии, инженерном деле и других отраслях. Она также может применяться для инженерно-геологических изысканий, разведки неглубоких залежей нефти и природного газа, бурения вентиляционных и дренажных штолен в шахтах, гидрологических скважин и строительства фундаментных свай большого диаметра.

Запросить сейчас Начать чат сейчас

ОПИСАНИЕ ПРОДУКТА

>> Характеристики

>> Буровая установка имеет большее количество скоростей (12 вперед, 2 назад) и разумный диапазон скоростей, низкоскоростной крутящий момент (до 8000 Нм), подходит как для бурения алмазными коронками, так и для инженерно-геологических изысканий, бурения гидрологических скважин и строительства фундаментных свай.

>> Диаметр сквозного отверстия вертикального вала (93 мм), двухцилиндровая гидравлическая подача, больший ход (до 600 мм), адаптивность к процессу, особенно подходит для бурения скважин большего диаметра (верхнее колонковое бурение), что помогает повысить эффективность бурения.

>> Использование коробки передач Tsinghua Wanliyang 6T46, широко используемой в моделях грузовиков Futian, JAC, Kama, Wuzheng и других. Технология зрелая, качество стабильное, перегрузочная способность, сервисные центры и аксессуары по всей стране.

>> Гидравлический патрон для дисковой пружинной цанги, гидравлический цилиндр разблокировки, трехкулачковый автоматический центрирующий гидравлический патрон.

>> Гидравлическая система использует шестеренчатый насос для подачи масла, проста в установке, удобна в использовании, потребляет меньше энергии, гидравлическая система, низкая температура масла, стабильная работа. Система оснащена ручным насосом, насос все еще может использоваться, когда основной двигатель не может выработать мощность из скважины.

>> Приводится в действие атмосферным двигателем Xichai 4110 (81 кВт), опционально доступен двигатель Guangxi Yuchai 4110 (105 кВт) с турбонаддувом.

>> Буровая установка с низким центром тяжести, большим ходом (460 мм), прочно закрепленная, стабильность бурения на высокой скорости.

>> С ударным инструментом, который поможет оценить ситуацию внутри скважины. Меньше ручного управления, гибкое управление.

>> Спецификация

Возможности бурения
Колонковое бурение
Категория буровой штанги			Характеристики буровой штанги (мм)	Глубина бурения (м)
Отечественные буровые трубы	Утолщенные внутри		42	1400
			50	1000
			60	830
	Тросовое керновое бурение		55.5	1250
			71	1000
			89	800
Буровая штанга DCDMA			BQ Буровая штанга	1300
			NQ Буровая штанга	1000
			HQ Буровая штанга	750
			PQ Буровая штанга	420
	Утолщенные снаружи		60 мм	800
			73 мм	500
			89 мм	300
Угол бурения			0°～360°
Силовой агрегат	Модель		Мощность	Скорость вращения
（1）Двигатель	Y225S-4		37 кВт	1480 об/мин
（2）Дизельный двигатель	CA4110		81 кВт	2800 об/мин
Револьвер
Тип: Двухцилиндровый гидравлический механический ротационный
Диаметр вертикального вала		φ93
Скорость вертикальной оси
Вперед (об/мин)		60/90/166/272/379/481/183/296/514/835/1164/1476
Назад (об/мин)		63/198
Максимальный крутящий момент вертикального вала		8000 Н·м
Ход вертикальной оси		600 мм
Максимальная подъемная сила вертикального вала		125 кН
Максимальное давление вертикального вала		90 кН
Лебедка
Тип: планетарная передача, ручной тормоз
Диаметр каната		φ18.5 мм
Емкость барабана для каната		95 м (семь витков)
Максимальная подъемная сила одного каната		45 кН
Скорость подъема каната
Линейная скорость барабана (м/с)		0.7-2.68 м/с Двенадцать
(Третий этаж)
Сцепление
Тип: Автомобильное однодисковое сухое фрикционное сцепление (с коробкой передач 6T46)
Гидравлическая система
Давление в системе
Заданное давление		20 МПа
Высшее давление		25 МПа
Рабочий объем		20 мл/об
Рама
Тип: Салазки (с выдвижным основанием)
Ход сверла назад		460 мм
Оставить отверстие открытым		260 мм
Габаритные размеры (Д × Ш × В)				305011001920 мм
Вес буровой установки (без силового агрегата)				2300 кг
