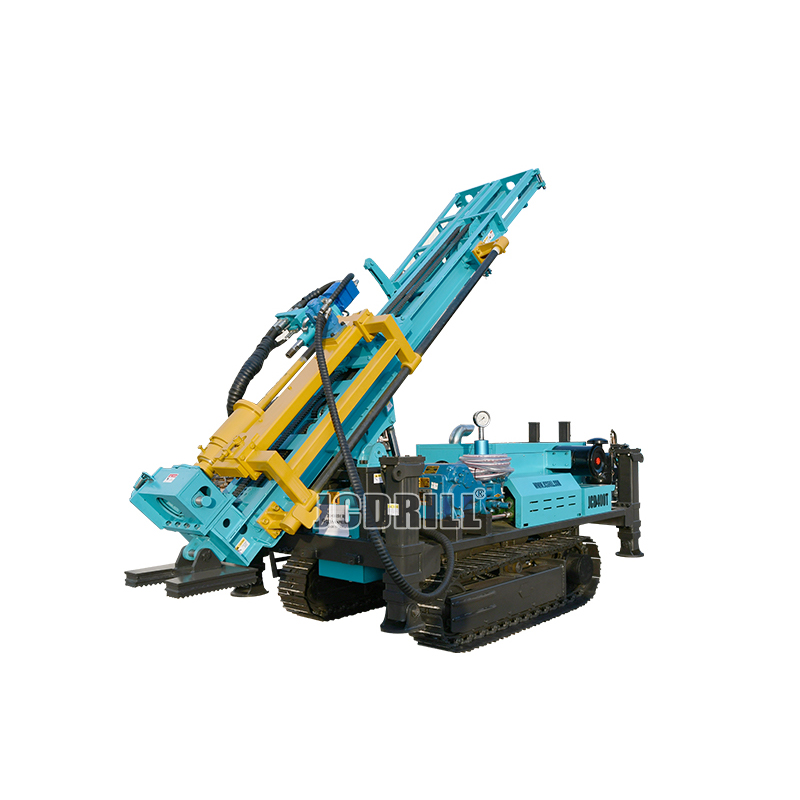

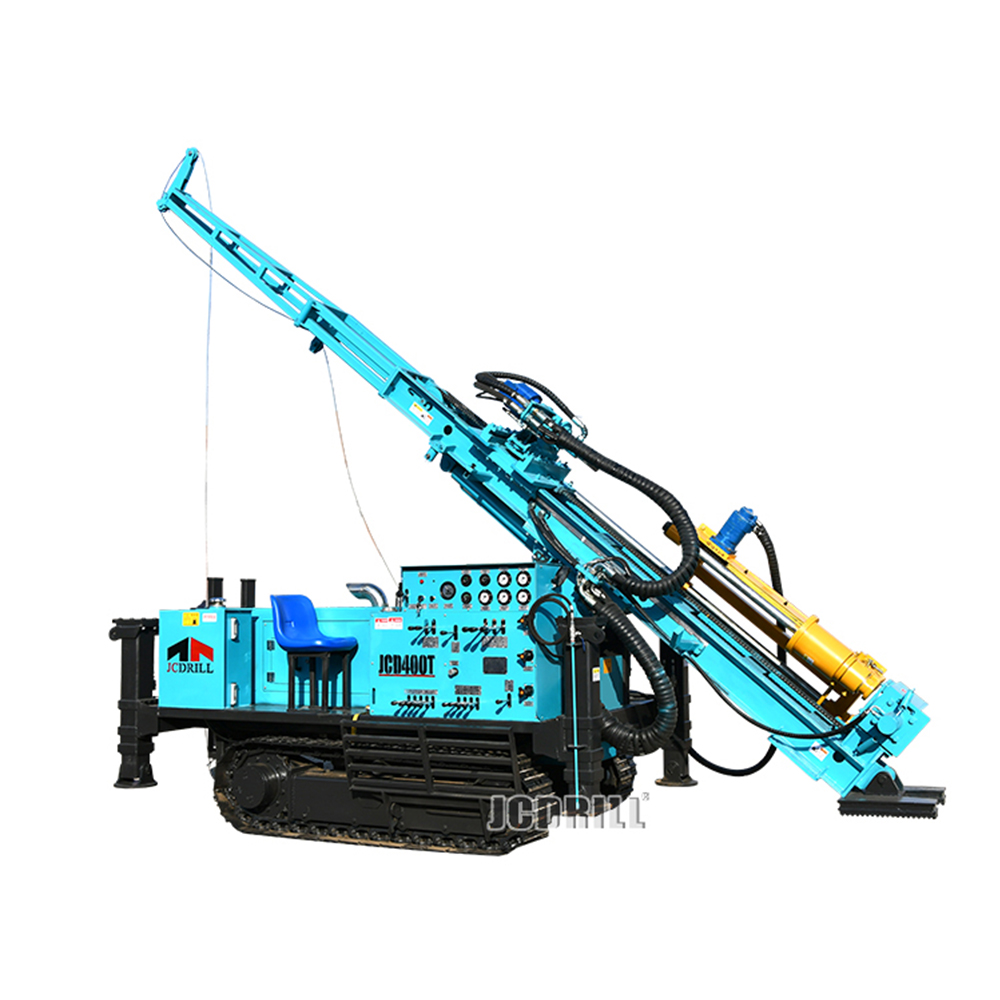

Установка алмазного бурения JCD400SPT

Модель: JCD400SPT

Макс. глубина бурения: 400 м

Метод бурения: Колонковое бурение алмазными коронками с обратной циркуляцией

>> Применение

Полностью гидравлическая портативная буровая установка JCD400 — это легкая установка, предназначенная для геологических исследований в труднодоступных удаленных районах. Она в основном подходит для алмазного бурения с использованием технологии колонкового бурения с обратной циркуляцией. Установка состоит из дизельной силовой установки, гидравлической системы, панели управления, мачты, основной лебедки, лебедки с тросом, буровой головки, системы подачи, опорного зажима и т. д.

Запросить сейчас Начать чат сейчас

ОПИСАНИЕ ПРОДУКТА

Этот тип буровой установки может заменить импортные продукты. Он может применяться для разведки и изысканий в геологии, металлургии, угольной, нефтяной, газовой, водохозяйственной и других отраслях промышленности.

Буровая установка оснащена серийным насосом с приводом от двигателя. Подача и подъем ротора осуществляются конструкцией с прямым толканием цилиндром, с ходом 3,5 м (11,5 футов). Один двигатель приводит в движение вращение шпинделя. Она имеет четыре механических переключения диапазона скоростей, и скорость может регулироваться гидравлически с бесступенчатым изменением.

Установка проста по конструкции. Она легкая и удобная для транспортировки; мачта имеет функции скольжения и касания земли; шпиндель поднимается и опускается гидравлическим цилиндром; она может быть сложена для транспортировки и перемещения. Отверстие шпинделя имеет большой диаметр.

>> Характеристики

>> Полностью гидравлический привод и модель буровой головки. Вращение буровой головки осуществляется четырьмя гидравлическими насосами, приводимыми в действие двумя дизельными двигателями; это также позволяет гидравлической цилиндровой системе подачи осуществлять подачу на полный ход как на более высокой, так и на более низкой скорости.

Хорошая разборность. Установка имеет раздельную конструкцию, включающую силовую установку, гидравлический масляный бак, платформу управления и рабочий механизм, т.е. буровую секцию. Таким образом, они имеют малый вес и могут переноситься человеком или животным. Установка может применяться и работать в узком пространстве для бурения скважин под углом 45°-90° с высокой адаптивностью.

>> Высокая техническая адаптивность. Помимо алмазного бурения с использованием технологии колонкового бурения с обратной циркуляцией, она обладает высокой технической адаптивностью. Она применима для бурения и подачи в любых других пластах.

>> Спецификация

Пункт		JCD400
Дизельный двигатель	Модель	Cummins 4BTA3.9-C100
	Мощность	74 кВт (99 л.с.)
	Номинальные обороты (заводская настройка)	2200 об/мин
Производительность бурения	BQ	400 м
	NQ	300 м
	HQ	100 м
Буровая головка	об/мин	100~160 об/мин; 230~310 об/мин
	об/мин	380~550 об/мин, 850~1100 об/мин
	Макс. крутящий момент	2200 Нм
	Макс. грузоподъемность шпинделя	58 кН
	Макс. усилие подачи	40 кН
Основной насос	Гидравлический насос	1-й насос: 156 л/мин при 22 МПа
		2-й насос: 40 л/мин при 20 МПа
		3-й насос: 13 л/мин при 20 МПа
Грузоподъемность основной лебедки	Подъемная сила (один трос)	55 кН
	Скорость подъема (один трос)	0.45 м/с
	Диаметр стального троса	14 мм
Грузоподъемность лебедки для троса	Подъемная сила (один трос)	1200 кН
	Скорость подъема (один трос)	2.45 м/с
	Длина стального троса	350 м
Мачта	Расстояние скольжения мачты	800 мм
	Угол регулировки мачты	0°—90°
	Угол бурения	От 45º от горизонтали до 90º вертикально вниз
	Длина буровой штанги	3000 мм
Грязевой насос	Тип	Поршневой насос, трехплунжерный
Грязевой насос	Модель	BW160
Другое	Вес (платформенный тип)	5500 кг
	Размеры (Д×Ш×В)	5600×2200×2400 мм
	Способ транспортировки	Гусеничный

>> Доставка

JCD400 Diamond core drilling mining rig for ore sample Full Hydraulic Portable Drilling Rig
