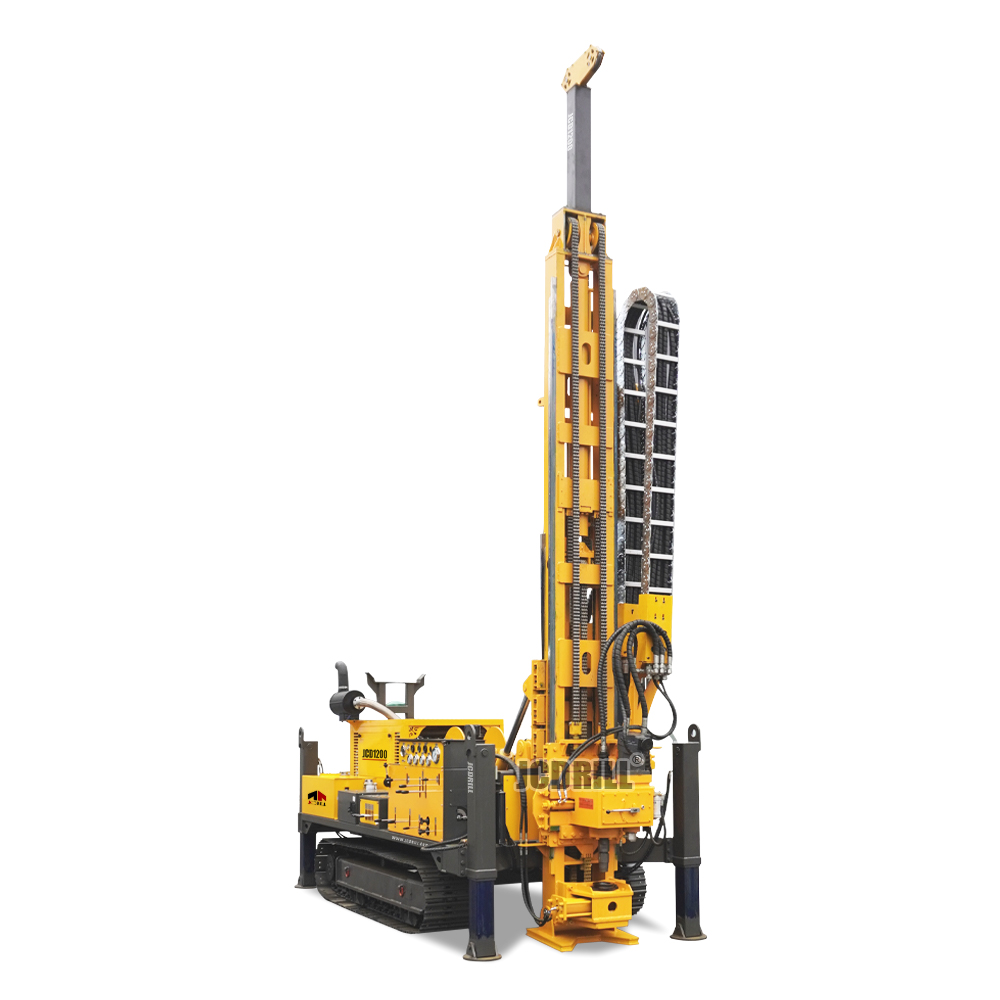

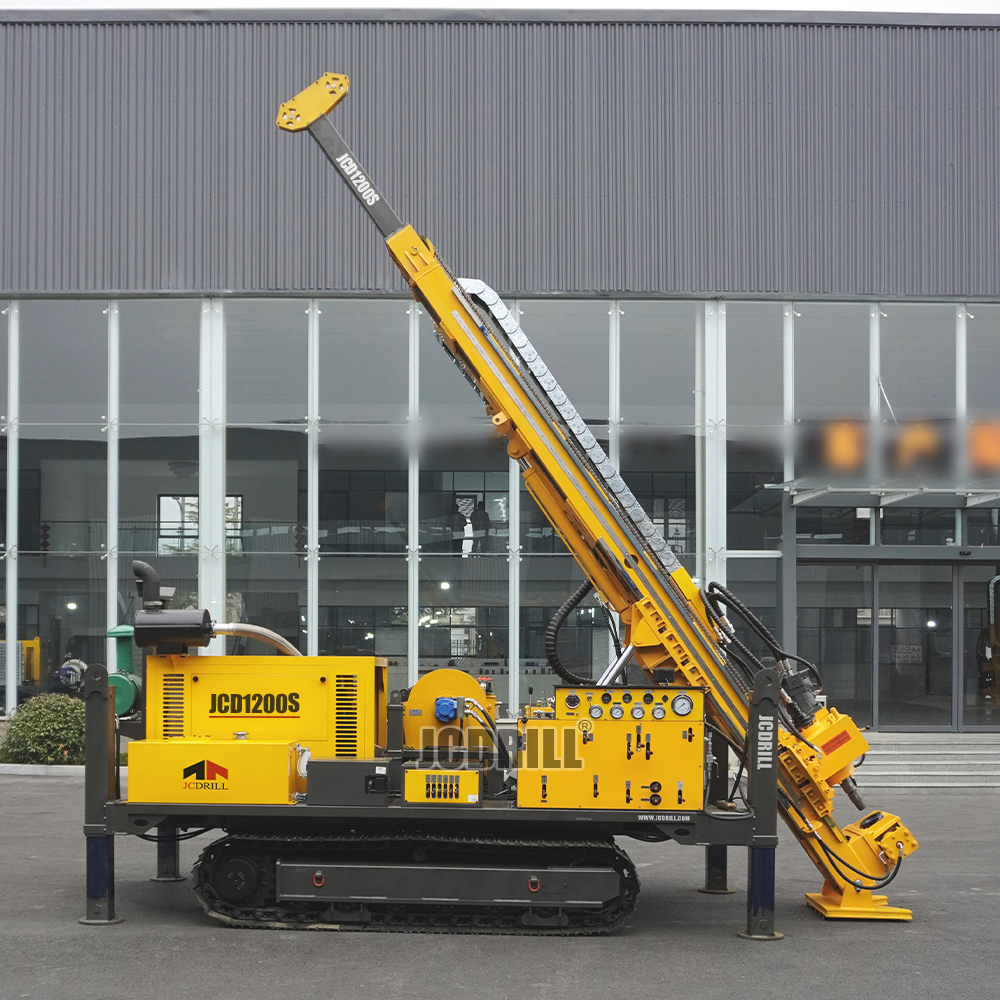

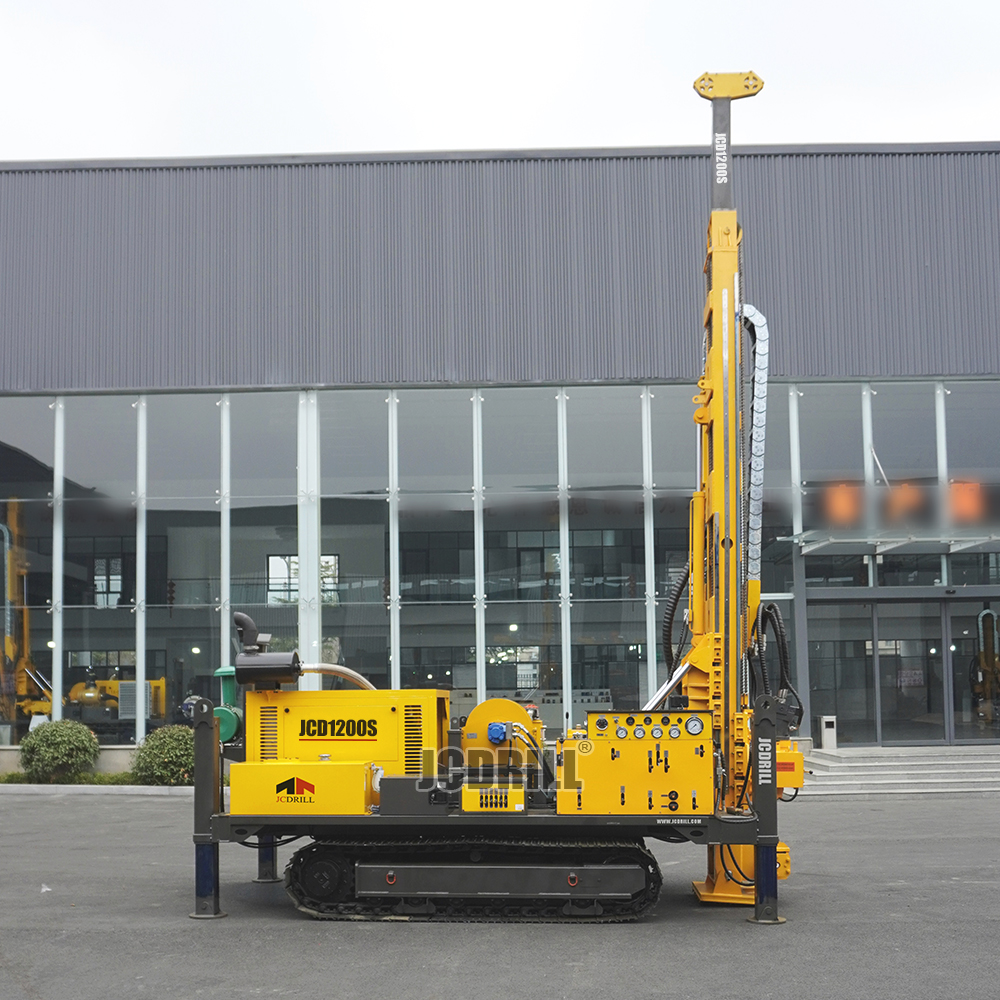

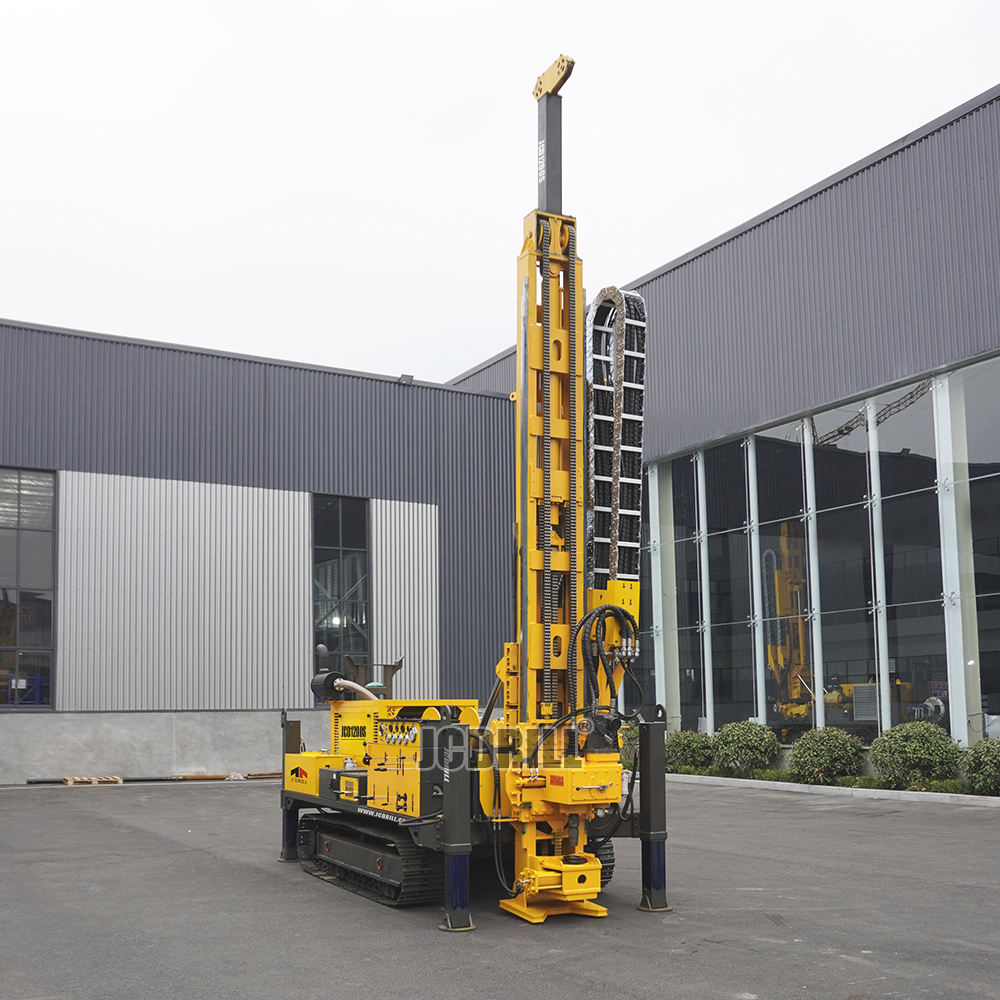

Буровая установка JCD1200 Гидравлическое оборудование для бурения скважин Геологическая буровая установка

Диаметр скважины: HTW-NTW-BTW

Глубина бурения: 1500, 1200, 500 м

Метод бурения: Колонковое бурение алмазными коронками с обратной циркуляцией

>> Применение

JCD1200 — колонковое буровое оборудование с полностью гидравлическим ротатором, использующее технологию колонкового бурения с обратной циркуляцией, стало доминирующим типом оборудования для разведки твердых полезных ископаемых в развитых странах мира. Это также направление развития техники и оборудования бурения в Китае.

Запросить сейчас Начать чат сейчас

ОПИСАНИЕ ПРОДУКТА

>> Характеристики

Этот тип буровой установки может заменить импортные продукты. Он может применяться для разведки и изысканий в геологии, металлургии, угольной, нефтяной, газовой, водохозяйственной и других отраслях промышленности.

Буровая установка оснащена насосом с последовательным приводом от двигателя. Подача и подъем ротора осуществляются конструкцией с прямым толканием цилиндром, с ходом 3,5 м (11,5 футов). Вращение шпинделя приводится в движение одним двигателем. Она имеет четыре механических переключения диапазона скоростей, и скорость может регулироваться гидравлически с бесступенчатым изменением.

Установка проста по конструкции. Она легкая и удобная для транспортировки; мачта имеет функции скольжения и касания земли; шпиндель поднимается и опускается гидравлическим цилиндром; она может быть сложена для транспортировки и перемещения. Отверстие шпинделя имеет большой диаметр.

>> Спецификация

Дизельный двигатель гидравлической колонковой буровой установки JCD1000	Модель	Cummins 6BTA5.9-C180 (турбонаддув с охлаждением наддувочного воздуха)
	Рабочий объем	5.9 л (1.56 галлона США)
	Мощность	132 кВт (180 л.с.)
	Номинальные обороты (заводская настройка)	2200 об/мин
Производительность бурения гидравлической геологической буровой установки	Гидравлическая колонковая буровая установка BQ	1000 м (3280 футов)
	Гидравлическая колонковая буровая установка NQ	700 м (2296 футов)
	Геологическая буровая установка HQ	500 м (1640 футов)
	Гидравлическая геологическая буровая установка PQ	300 м (984 фута)
	Вращательный двигатель	Гидравлический двигатель с переменным рабочим объемом Производитель: SAUER-DANFOSS
	Об/мин	Четыре передачи / Бесступенчатое изменение 0-1100 об/мин
	Коэффициенты	1-я 14.422:1 2-я 8.171:1 3-я 4.519:1 4-я 2.652:1
Буровая головка гидравлической колонковой буровой установки JCD1000	Открыватель головки	Поворотный тип, ручной привод
	Гидравлический патрон (PQ)	Гидравлическое открытие, зажим дисковой пружиной, нормально замкнутый тип Осевая удерживающая способность 222 400 Н
	Макс. крутящий момент гидравлической геологической буровой установки	3700 Н·м (2727 фунт-фут)
	Диаметр шпинделя	121 мм (4.76 дюйма)
	Макс. грузоподъемность шпинделя	150 кН (33720 фунт-сила)
	Макс. мощность подачи гидравлической колонковой буровой установки	60 кН (13480 фунт-сила)
	Гидравлический насос Аксиально-поршневой, с переменным рабочим объемом, трехплунжерный насос для привода ротатора, лебедки, грязевого насоса и выравнивающих домкратов. С системой определения нагрузки.	Производитель: DANFOSS 1-й насос: 148 л/мин при 31.5 МПа 2-й насос: 120 л/мин при 28 МПа 3-й насос: 50 л/мин при 16 МПа
	Емкость гидравлической колонковой буровой установки JCD1000	310 л (82 галлона США)
	Подъемная сила (один трос)	57 кН (12814 фунт-сила) (без намотки)
	Скорость подъема (один трос)	38-70 м/мин (без намотки)
Лебедка гидравлической геологической буровой установки	Диаметр стального троса	18 мм (0.71 дюйма)
	Длина стального троса	50 м (164 фута)
	Подъемная сила (один трос)	1200 кг (2646 фунтов) (без намотки)
	Скорость подъема (один трос)	60-90 м/мин (без намотки)
	Диаметр стального троса	5.3 мм (0.2 дюйма)
		1000 м (3280 футов)
	Высота мачты	9.6 м (31.49 фута)
	Мачта	0°—90°
	Угол регулировки длины стального троса	0°—90°
	Угол бурения	От 45º от горизонтали до 90º вертикально вниз
	Тяга подачи	15000 кг (33075 фунтов)
Мачта	Усилие подачи	6000 кг (13230 фунтов)
	Вытаскивание штанги	3 м или 6 м (9.84 фута или 19.68 фута)
	Ход подачи	3500 мм (137.80 дюйма)
	Ход скольжения	600 мм (23.62 дюйма)
	Тип	Поршневой насос, трехплунжерный
Грязевой насос	Модель	BW160/10
	Ход	70 мм (2.76 дюйма)
	Давление нагнетания	2.5, 4.0, 6.5, 10.0 МПа (363, 580, 943, 1450 фунтов на кв. дюйм)
	Диапазон зажима	55.5-110 мм (2.19-4.33 дюйма) сквозное отверстие Φ154 мм (6.06 дюйма)
	Вес (платформенный тип)	9300 кг (20506 фунтов)
Другое	Размеры (Д×Ш×В)	5100×2200×2650 мм (200×86.6×104.3 дюйма)
Другое	Способ транспортировки	Гусеничный
