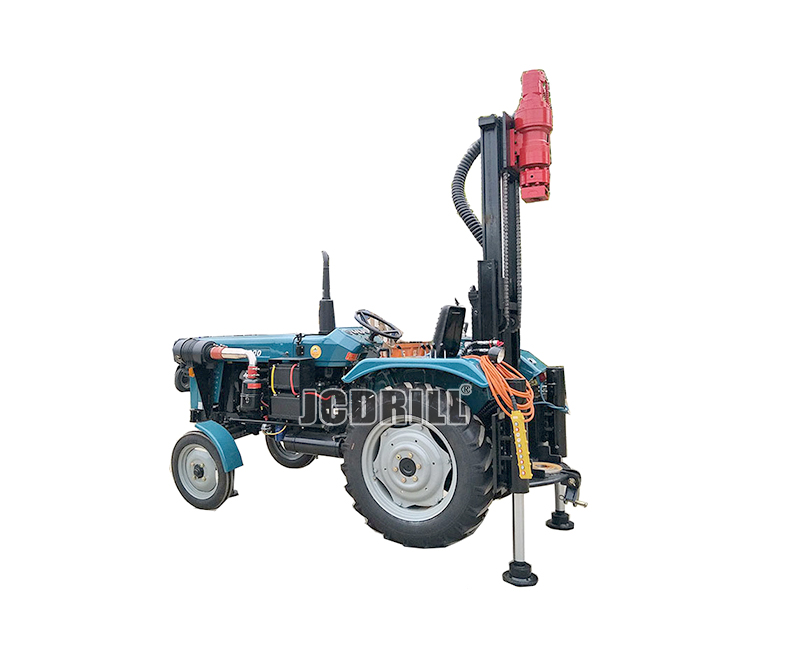

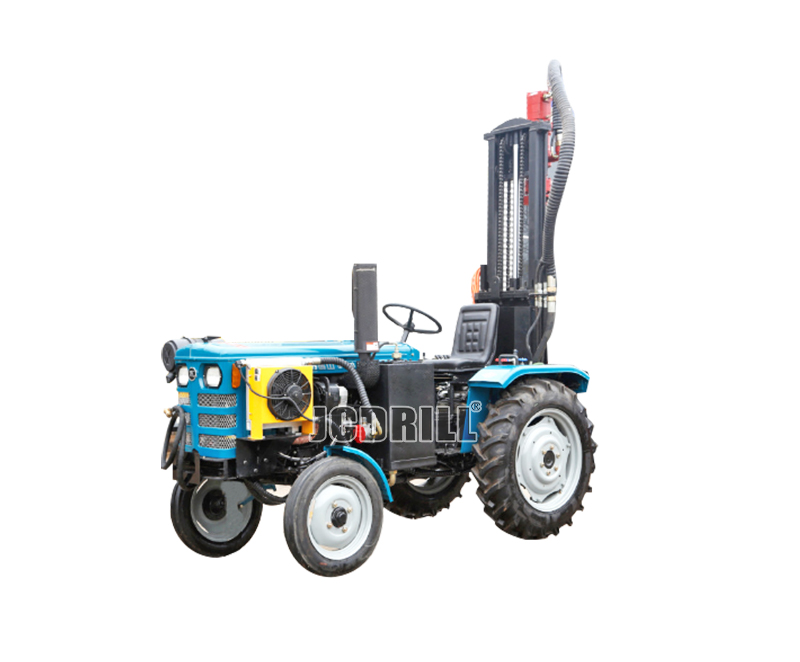

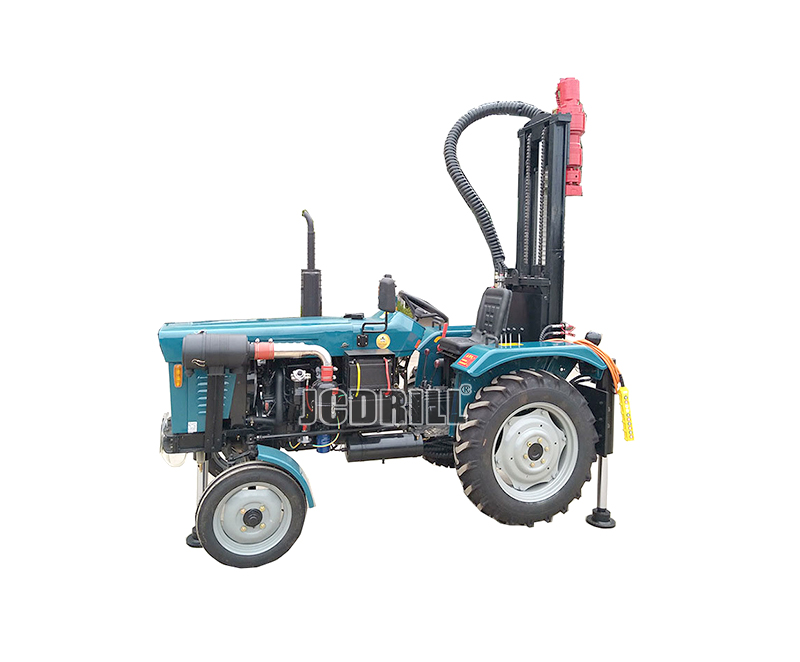

Пневматическая установка для бурения скважин на воду TD100, устанавливаемая на трактор

Установка использует дизельный двигатель трактора в качестве рабочей мощности буровой установки. Рабочая часть установки интегрирована с трактором. Трактор является самой установкой, транспортной машиной и рабочей мощностью установки. При движении к месту работы трактор обладает возможностью транспортировки. Воздушный компрессор может быть установлен, что экономит инвестиции в транспортное средство, снижает затраты и делает работу более удобной. Он также оснащен трехколесным велосипедом для загрузки буровых штанг. Поскольку фюзеляж мал и гибок, трактор больше подходит для движения и эксплуатации в различных дорожных условиях и местах в дикой природе, деревнях и т. д. Сельские переулки и фермерские дворы могут быть доступны для бурения.

>> Характеристики

В частности, она может бурить в слоях твердых пород и эффективно работать в различных геологических структурах.

Тракторная буровая установка для водяных скважин является самой популярной машиной, отвечающей большинству требований к комбинированной буровой установке, способной выполнять бурение скважин для водоснабжения в сельской местности в осадочных и твердых породах. Весом около 2200 кг, что позволяет буксировать ее пикапом, она обладает множеством функций.

Машина компактна по конструкции и удобна в транспортировке. Вся машина имеет полностью гидравлический привод и низкий уровень отказов. Мачта имеет гидравлический компенсационный механизм. При заземлении мачты во время строительства несущая способность выше, а стабильность выше.

>> Спецификация

Описание		TD100
Общие характеристики	Геология бурения	F=6-14
	Глубина бурения	0-120 м
	Диаметр бурения	90 - 180мм
	Система бурения и управление	Гидравлическая
	Сборка буровой установки	1 комплектная установка, приводимая в движение трактором
	Мобильность	4-колесный трактор
	Бурильная штанга (диаметр x длина)	60/73*1500мм
	Грязевой насос (опция)	BW160
	Пенный насос	Опция
	Вес	2200 кг
Система вращения и подачи	Верхний привод головки гидравлическим цилиндром через усиленную цепь.
	Крутящий момент вращения	1400 Нм
	Скорость	60-120 об/мин
	Ход головки	1.95 метра
	Тяговое усилие	7700 кг
	Толкающее усилие	5000 кг
	Скорость подъема - медленная подача	1.22 метра/мин
	Скорость подъема - быстрая подача	12.26 метра/мин
	Скорость опускания - медленная подача	0-1.88 метра/мин
	Скорость опускания - быстрая подача	0-16.90 метра/мин
Трактор	Тип	Трактор 4x2
	Мощность	24 кВт
Бурильная штанга	Длина бурильной штанги	1.5 метра
	Диаметр бурильной штанги	60/73 мм
	Резьба	2 3/8 REG API
Грязевой насос (опция)	Производительность	160 литров/мин
	Макс. рабочее давление	40 бар
Гидравлическая система	Емкость гидробака	140 литров
Опорные домкраты	1 передний и 2 задних домкрата.
	Тип	Гидравлические
	Ход	350 мм
Пневматическая система	Лубрикатор типа Вентури для погружных буровых установок.
	Макс. давление	25 бар
	Емкость масляного бака	4 литра
Размеры	Габаритная длина	3150 мм
	Габаритная ширина	1200 мм
	Габаритная высота	2150 мм
