Существует множество типов морских платформ, используемых для бурения и разведки нефти и газа. Некоторые из них закреплены на морском дне, другие представляют собой плавучие платформы или суда. Каждая из них предназначена для определенной глубины воды и конкретной цели. Некоторые плавучие добывающие системы могут включать хранилища или перерабатывающие установки и обслуживаться сотнями морских рабочих.

Существует 5 основных типов установок, каждая из которых имеет несколько уникальных модификаций.

#1 Баржевые установки

Баржевые установки используются на мелководье, обычно на глубине менее 20 футов. После прибытия к месту бурения корпус баржи опускается на морское дно, создавая стабильную платформу для бурения. Многие баржевые установки работают в Мексиканском заливе и в других регионах мира.

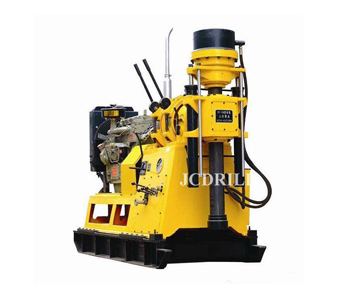

Шпиндельная гидравлическая колонковая буровая установка XY-5A

#2 Погружные установки

Для вод, слишком глубоких для барж, но не превышающих 50-70 футов, могут использоваться погружные установки.

Опорные колонны погружаются и заполняются водой до определенного уровня, определяющего рабочую глубину установки. Буровое оборудование, размещенное на платформе сверху, приводит в действие буровое оборудование, расположенное снизу.

#3 Самоподъемные установки

Для работы на большей глубине используются мобильные платформы, известные как самоподъемные установки. Они получили свое название благодаря возможности самостоятельно перемещаться и устанавливаться в нужном для бурения или добычи нефти месте. Установка поднимается (поднимает себя) над морским дном, фиксируясь в рабочем положении. Самоподъемные установки идеально подходят для мелководных районов глубиной до 400 футов.

 Буровая установка

Существует два основных типа самоподъемных установок:

Консольные самоподъемные установки, где буровая вышка устанавливается на выдвижной консоли.

Самоподъемные установки с прорезью, где буровая вышка находится над скважиной, на основной платформе.

#4 Платформенные установки

Многие морские нефтяные вышки представляют собой стационарные платформы. Они используют стальной каркас, закрепленный на морском дне, в качестве основы для наземной установки, оборудования и жилых помещений. С этой базы платформы могут бурить в нескольких направлениях и подразделяются на различные типы, подходящие для разных глубин.

Стационарные платформы

Стационарные платформы изготавливаются из стали или бетона и предназначены для постоянной эксплуатации. Они представляют собой крупные объекты с тяжелым оборудованием и большим количеством персонала. Большинство из них расположены на континентальном шельфе на глубинах до 1700 футов.

Бурение может вестись в разных направлениях в радиусе до пяти миль. Платформы удерживаются на месте массивными стальными или бетонными опорами, прикрепленными к морскому дну.

Грузовая буровая установка для водяных скважин

Упругие башни

Для добычи нефти и газа на больших глубинах, от 1500 до 4900 футов, могут использоваться упругие башни. Эти конструкции изготавливаются из бетона и стали, имеют высокую и узкую форму. Они спроектированы так, чтобы изгибаться и раскачиваться вместе с ветром и волнами.

На глубинах до 3000 футов они жестко закреплены на морском дне, но для работы на больших глубинах могут использоваться платформы на растяжках (Tension Leg Platforms). Эти башни технически являются плавучими платформами, удерживаемыми на месте системой якорей и тросов. Они сочетают в себе характеристики стационарных и плавучих платформ и могут использоваться на глубинах до 7000 футов.

#5 Плавучие установки или плавучие буровые установки

Плавучие установки используются на очень больших глубинах, где закрепление платформы на морском дне нецелесообразно. Плавучие нефтяные вышки удерживаются на месте якорями или системами динамического позиционирования, которые позволяют им удерживаться точно над намеченной точкой. Существует несколько типов плавучих буровых установок, используемых в различных глубоководных районах бурения по всему миру.

 Буровая установка для взрывных работ по скальным породам

Полупогружные платформы

Для работы на больших глубинах, до 12 000 футов, предпочтительным методом разведки и бурения является использование полупогружных судов или буровых судов. Рабочие палубы полупогружных судов плавают на поверхности воды, в то время как большая часть их массы погружена под воду для стабилизации платформы и удержания ее на месте. В результате палубы остаются достаточно стабильными, что делает их идеальными для бурения в неспокойных водах на глубинах от 3000 до 10 000 футов. Однако полупогружные установки сложнее перемещать.

Два известных типа полупогружных буровых платформ включают:

Платформы Starfish, которые используют гибкие стальные опоры вместо якорей, обычно на глубине менее 3500 футов.

Платформы Spar, которые устанавливаются на полом цилиндре, подвешенном на глубине около 700 футов под поверхностью. Это стабилизирует платформу и позволяет бурить на глубину до 10 000 футов.

Буровые суда

Буровые суда часто используются для новой разведки, бурения и цементирования новых скважин. Буровое оборудование устанавливается непосредственно на палубе, обычно в ее центральной части. Скважины проходят через "лунную скважину" — отверстие в центре судна. Они удерживаются на месте системами динамического позиционирования.
